COMPRESORES DE TORNILLO QSI

TELS: (55) 57477200

(55) 25932716

FAX : (55) 57477175

cyr@cyrsistemas.com

PRODUCTOS Y SERVICIOS

MARCA	UNIDAD	MOTOR	ENFRIADOR	RECIPIENTE
QUINCY	10 Años	5 Años	5 Años	5 Años
Sullair	5 Años	5 Años	5 Años	5 Años
Gardner Denver	5 Años	5 Años	5 Años	5 Años
Kaeser	2 Años	2 Años	2 Años	2 Años
Ingersoll-Rand	2 Años	2Años	2 Años	2 Años
Atlas Copco	1 Año	1 Año	1 Año	1 Año

COMPARATIVA DE GARANTÍAS CON FABRICANTES DE MODELOS SIMILARES

C & R SISTEMAS Y EQUIPOS S.A. DE C.V.

PRODUCTOS Y SERVICIOS

QUINCY TIPO QSI CONFIABILIDAD PERMANENTE

Cuando se tiene una produccion constante durante las 24 horas del día, usted requiere un compresor con una confiabilidad permanente. Cuando Quincy empezo a construir compresores de tornillo hace mas de un cuarto de siglo, se hizo tomando en cuenta que era una fuente de transmision de energia primordial para sus clientes. Sabian perfectamente que el usuario para operar su planta a plena capacidad dependeria en muchas ocaciones de la eficiencia y confiabilidad de los productos Quincy.

Con eso en mente, Quincy se dispuso a construir el compresor de tornillo mas confiable en el mercado. Lo nombraron QSI, y pronto se convirtio en el compresor a escoger por aquellos que valoran la calidad de los productos. Al dia de hoy la mayoria de aquellos QSI originales siguen aun en servicio, por que todo lo que hizo Quincy en el diseño y fabricación de esos modelos provoco que el concepto de calidad diera un paso adelante con respecto a los estandares existentes entonces. Quincy mantiene esta reputacion como Lider de calidad en el mercado.

Quincy verifica la calidad de sus rotores mediante medidores de coordenadas polares con una tolerancia de 0.0005 pulgadas. Todas las partes estaticas son verificadas antes del ensamble final con equipos de gran presición en el departamento de control de calidad. Cada proceso de manufactura es rigurosamente controlado, sin ninguna excepcion.

La Calidad es un asunto que no es facil obtener, Es algo arduo que requiere tiempo y una dedicación seria. pero mientras nuestros clientes dependendan de la confiabilidad de nuestros compresores, la calidad sera el valor mas grande en Quincy Compressor. Es la mayor razon por la que los compresores Quincy son los mejores del mundo.

Como es de esperarse los rodamientos del QSi estan seleccionados para una vida 56% mas larga que las que usan nuestros competidores. Pero mas alla de esto, el Quincy QSI cuenta con un exclusivo arreglo de baleros Triplex. Este arreglo de tres baleros esta diseñado para tener al menos una vida util de 130,000 horas de operación, excediendo por mucho la vida util de otros compresores.

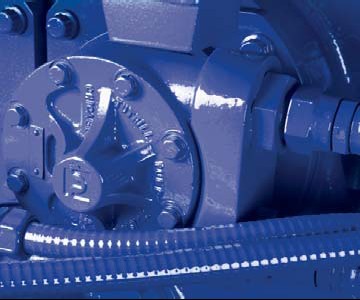

Adicionalmente el Quincy QSI utiliza una bomba de desplazamiento positivo de engranes para lubricar los rotores y baleros, esta bomba es movida por la flecha del rotor del compresor por lo que la lubricación empieza de manera instantanea al arrancar la unidad de compresión. Mientras el compresor esta descargado la bomba trabaja con la valvula de admision de cierre positivo permitiendo que la presión del tanque de aceite sea liberada, reduciendo la potencia que consume el compresor mientras trabaja descargado a solo un 13.5% de la carga total.

VIDA ÚTIL DE LA UNIDAD DE COMPRESIÓN

El diametro del rotor, su longitud y su velocidad determinan la cantidad de aire comprimido que puede producir un compresor; logicamente esto significa que una unidad de compresión mas pequeña con rotores de menor tamaño como las de otros fabricantes debe girar a mayor velocidad, que una unidad de compresión con rotores mas grandes como Quincy para producir la misma cantidad de aire comprimido, lo cual permite garantizar las unidades QSI POR DIEZ AÑOS.

EFICIENCIA DE LA UNIDAD DE COMPRESIÓN

Rotores de mayor tamaño a menor velocidad producen mas aire comprimido por BHP. Tipicamente el claro entre los rotores en compresores de tornillo pequeño tiene un mayor regreso de aire que los rotores grandes. Adicionalmente, entre mas rapido giren los rotores, es mayor el coeficiente de arrastre o regreso; combinando lo anterior con un accionamiento por caja de engranes o por bandas, hace que esas unidades de compresión de menor tamaño que las nuestras sean ineficientes y consuman demasiada energía.

La unidad de compresión es el componente mas costoso para ser reemplazado y determina la mayoria de los costos de operación. Por lo cual la unidad de compresión de el Quincy QSI, con Diez Años de Garantía le ahorrara miles de dolares en costos de operación y mantenimiento

Caracteristicas

Arreglo de baleros triplex en la descarga de gran tamaño (56% mas grandes que la competencia) para una vida util de al menos 130,000 Horas (30 a 100% mayor a la vida util de otros compresores)
Unidad de compresión compuesta por rotores de gran tamaño con carcaza de flujo axial
Control Power$ync con Ahorrador de Energía (opcional)
Anunciador de alarmas y paros
Motores con 1800 RPM @ 220 o 440/3/60
Cople flexible con guarda OSHA
Base estructural de acero de alta duración
Separación de Aire Aceite en dos pasos
Filtro de aceite de 12 micrones
Filtro de Aire para trabajo pesado
Postenfriador sobredimensionado con separador y trampa de condensados
Válvula Check en la descarga
Control Autodual con modulación
Carga de lubricante Quinsyn-Plus de alta tecnologia
En caso de falla electronica la unidad cuenta con un botón para respaldo manual que asegura la operación continua del compresor (opcional)

¿Tiene Dudas?

CONTACTENOS

QSI: COMPORTAMIENTO @ 100 PSIG

Dispositivos de Protección

Los controles electricos listados en UL
Paro por alta presión
Valvula de alivio
Paro por alta temperatura de aire y/o aceite
Filtado con trampa automatica en la linea de control
Monitor de fase
Luz de energizado
Boton de paro de emergencia

MODELO	PCM @ 110 PSIG	H.P.	R.P.M.	PESO APROXIMADO (Lbs)	DIMESIONES APROX (In)
QSI-245i	245	50	1800	3100	78 X 48 X 58.25
QSI-300i	288	60	1800	3200	78 X 48 X 66.25
QSI-370i	370	75	1800	3600	84 X 52 X 58.25
QSI-500i	500	100	1800	4400	92 X 56 X 60.25
QSI-600	623	125	1800	4500	102 X 56 X 60.25
QSI-750	757	150	1800	7500	116 X 68 X 76.25
QSI-1000	1010	200	1800	9000	120 X 76 X 73.25
QSI-1250	1264	250	1800	10300	132 X 80 X 89.25
QSI-1500	1515	300	1800	10500	132 X 80 X 89.25

MODELO	PCM @ 210 PSIG	H.P.
QSI-245 HP	224	75
QSI-370 HP	346	125
QSI-500 HP	461	150
QSI-750 HP	702	250
QSI-1000 HP	933	300

QSI PARA ALTA PRESION : COMPORTAMIENTO

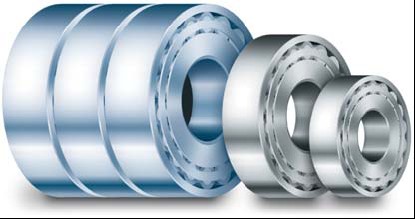

Arreglo de Baleros Triplex de Quincy

Baleros de los demas fabricantes

Los baleros Triplex de el Quincy QSI son 56% mayores que los de la competencia y brindan más de 130,000 horas de operación.

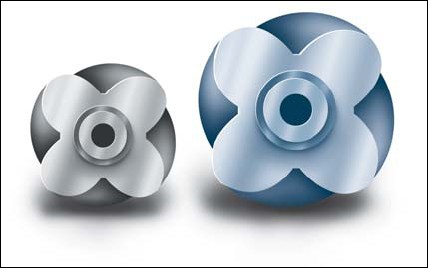

Rotores Sobre Dimensionados de Quincy

Rotores de los demas fabricantes

Los rotores de Quincy son 62% más grandes..

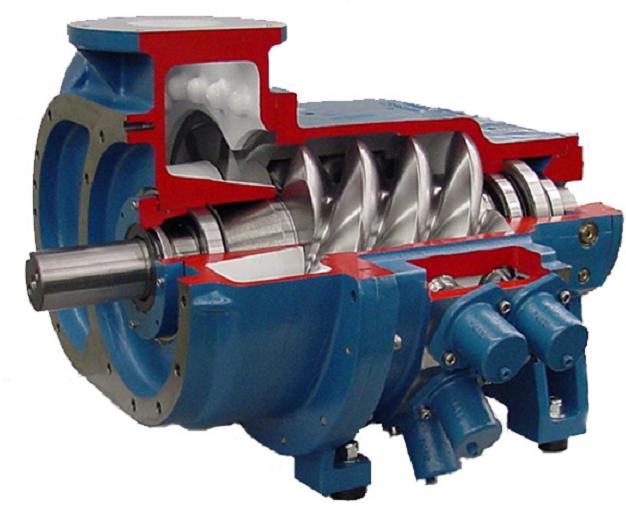

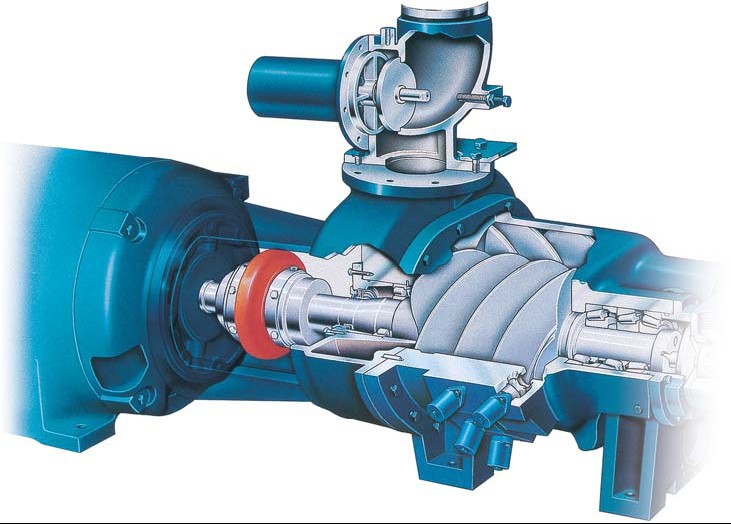

QSI

01.- Valvula de Admisión de cierre positivo.

02.- Carcasa diseñada para una admisión de aire con flujo axial, para mayor eficiencia.

03.- Rotores de la unidad de compresión sobredimensionados (62% mayores que los de la competencia) con perfil patentado de alta eficiencia.

04.- Arreglo de baleros triplex sobredimensionados (56% mayores que los de la competencia) para una vida util minima de 130,000 horas de operación.

05.- Bomba de aceite de transmisión directa opcional para aplicaciones de uso intensivo.

06.- Válvulas maquinadas como parte de la carcasa garantizando sellados positivos, para prevenir pérdidas de eficiencia en escapes de aire.

07.- Las válvulas Power$ync de doble accionamiento para desplazamiento variable, acortan y alargan artificialmente el volumen de la unidad de compresión, en base a la demanda del sistema, ahorrando asi energia.

08.- Sellos de triple labio con rascador de aceite, para evitar fugas de aceite por el eje motriz

09.- Cople Flexible.

10.- motores de alta eficiencia listados por EPAct con armazones NEMA.

COMPRESORES DE DESPLAZAMIENTO VARIABLE

Cuando su demanda de aire comprimido (la “carga”) es mayor que el 50% de la capacidad de su compresor, está ahorrando dinero al utilizar el QSI Power$ync. De hecho, el QSI Power$ync tiene más de un 10% de eficiencia cuando la demanda es superior al 80%, que los compresores de transmisión de velocidad variable (VSD) de la competencia. ¡Usted no solamente recibirá de manera eficiente el aire comprimido de la mejor calidad, sino que además estará ahorrando dinero!

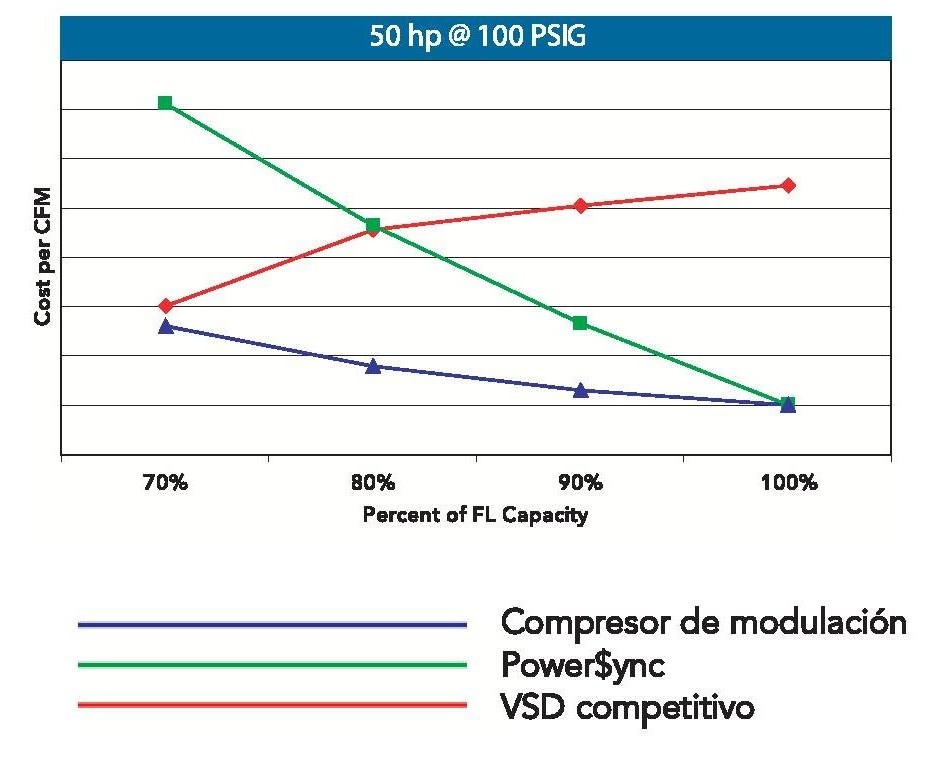

QUINCY QSI POWER$YNC VS. COMPRESORES VSD

• El QSI Power$ync puede funcionar como una máquina de carga total o una de carga parcial

• El QSI Power$ync es un 10% más efectivo que un VSD cuando la carga supera el 80%

• A carga completa, los compresores VSD agregan un 4-5% al consumo de hp

• Los compresores VSD requieren circulación de aire para eliminar el calor generado, lo que los hace muy sensibles a las condiciones ambientales

EL QSI POWER$YNC

El Quincy Power$ync con válvulas de cierre vertical patentadas constituyen un diseño único que le da al compresor la capacidad de funcionar como una máquina con carga base y como máquina con carga parcial.

Cuando no necesita la capacidad total (“carga completa”), el QSI Power$ync disminuye rápidamente su capacidad; de esta manera no tiene que perder energía produciendo aire comprimido que no necesita. El QSI logra esto mediante el uso de válvulas de cierre vertical diseñadas especialmente y operadas con el controlador Power$ync. Estas válvulas de cierre vertical se ajustan automáticamente para satisfacer la demanda de su aplicación.

EL DISEÑO DE VÁLVULA DE CIERRE VERTICAL DE POWER$YNC PATENTADO POR QUINCY

EFICIENTE Y CONFIABLE

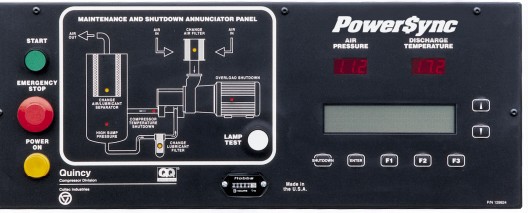

El microprocesador Power$ync controla las válvulas para regular la capacidad del airend a fin de que iguale la demanda de presión estable.
Válvulas contorneadas eliminan el escape de aire.
Accionadas con presión interna de aire
Doble accionamiento para una rápida respuesta y control
Diseño patentado superior que cualquier otro disponible en el mercado.

¿POR QUE SUPERA A LOS MALOS DISEÑOS DE "LA COMPETENCIA"?

Por su diseño, todos los otros compresores de desplazamiento variable diseñados por la competencia pierden eficiencia.
Puntos de fuga entre la válvula y el rotor
Eficiencia reducida en hasta un 4%
Los complicados mecanismos de control son poco confiables
Control neumático externo

LAS SOLUCIONES DE INGENIERIA DE QUINCY COMPRESSOR HACEN LA DIFERENCIA

El desplazamiento variable del Power$ync es 10% más eficiente que la transmisión de velocidad variable por encima de la capacidad del 80%.
El Power$ync no tiene pérdidas de transmisión
Ejecuta la carga/descarga por debajo de la capacidad del 50%
Los VSD agregan 4-5% al poder del motor a carga completa
El Power$ync disminuye los costos de operación

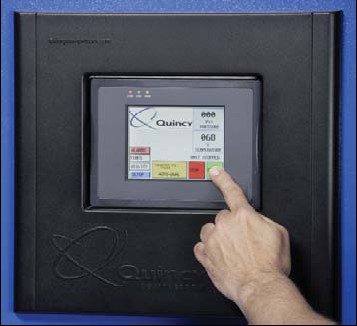

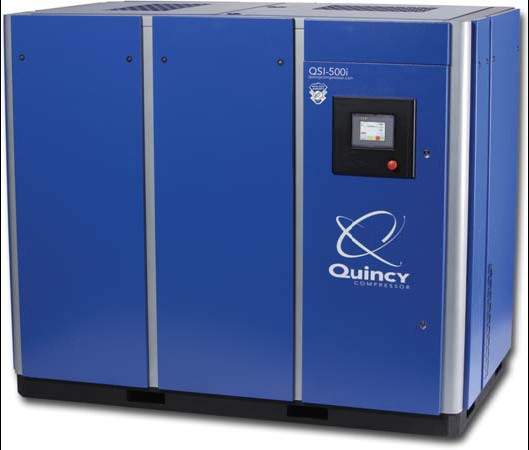

PANEL DE CONTROL TIPO TOUCHSCREEN OPCIONAL PARA MODELOS QSIi

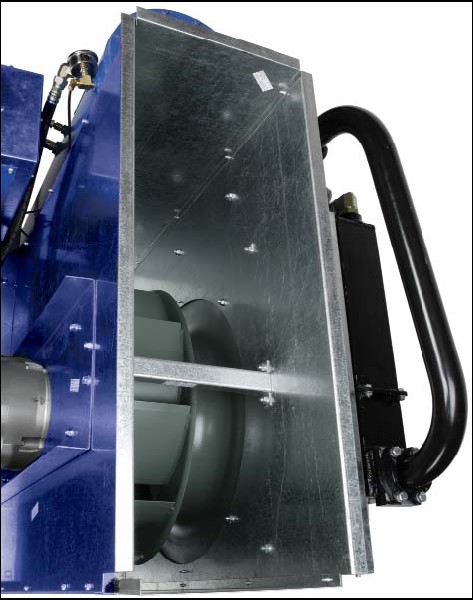

VENTILADOR TIPO CENTRIFUGO DISPONIBLE EN MODELOS QSIi PARA NIVELES DE RUIDO DE HASTA 66 dBA

QSI: COMPORTAMIENTO @ 125 PSIG

MODELO	PCM @ 125 PSIG	H.P.	R.P.M.	PESO APROXIMADO (Lbs)	DIMESIONES APROX (In)
QSI-245i	240	60	1800	3100	78 X 48 X 58.25
QSI-300i	240	60	1800	3200	78 X 48 X 66.25
QSI-370i	361	100	1800	3600	84 X 52 X 58.25
QSI-500i	495	125	1800	4400	92 X 56 X 60.25
QSI-600	615	150	1800	4500	102 X 56 X 60.25
QSI-750	751	200	1800	7500	116 X 68 X 76.25
QSI-1000	1003	250	1800	9000	120 X 76 X 73.25
QSI-1250	1255	300	1800	10300	132 X 80 X 89.25
QSI-1500	1504	350	1800	10500	132 X 80 X 89.25

Los lubricantes sintéticos QUIN-SYN son técnicamente perfectos para los compresores Quincy. Formulados exclusivamente para los productos Quincy en los que

usted confía, el Quin-Syn le ayudará a mantenerlos funcionando sin inconvenientes por años.

Quincy ofrece un programa de análisis de sistema de lubricantes gratuito para todos los usuarios de Quin-Syn.

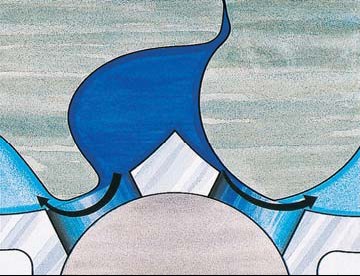

El diesño de las valvulas de la competencia permiten fugas de aire, disminuyendo la eficiencia de los equipos

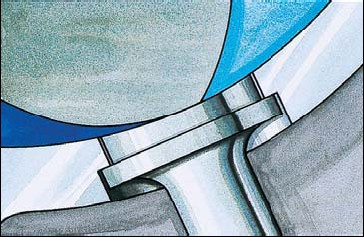

El diseño de las valvulas de Quincy contorneadas al perfil de la carcasa evitan las perdidas de eficiencia por fugas
